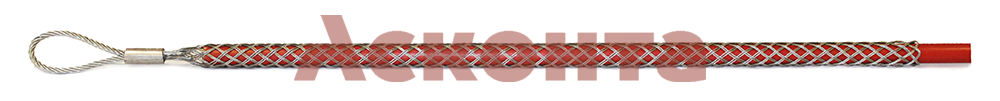

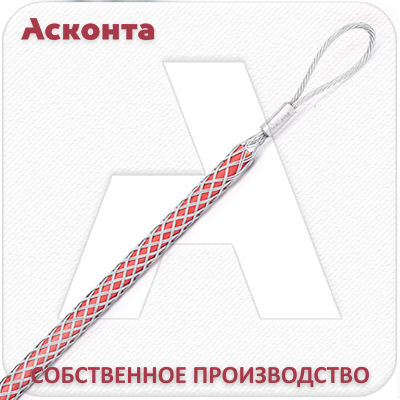

ЧМ50 Монтажный чулок для СИП 40-50мм с одной петлей, L=900мм
Монтажный чулок ЧМ50 предназначен для захвата пучка СИП2, СИП4 и СИП3 диаметром 40-50мм при его раскатке по монтажным роликам. Гибкая петля и эластичное плетение монтажного чулка для СИП обеспечивают беспрепятственное прохождение провода по раскаточным роликам и его надежный захват.
Артикул20103
Ø кабеля40-50мм
Захватная часть900мм
Раб. нагрузка25кН
Разр. нагрузка50кН
Монтажный чулок ЧМ50 применяется для раскатки СИП2: 3х70+1х70; 3х70+1х95; 3х95+1х70, 3х95+1х95; 3х120+1х95; СИП4: 4х120, 4х150, а также для других СИП соответствующие диаметру захвата монтажного чулка 40-50мм.
Рукав монтажного чулка ЧМ50 с одной петлей изготовлен из стального оцинкованного троса двойного плетения особым образом, что обеспечивает монтажному чулку необходимую эластичность при установке на СИПе (самонесущем изолированном проводе), самозатягивание при натяжении, а также высокие показатели износоустойчивости и разрывной нагрузки.
Характеристики монтажного чулка ЧМ50:

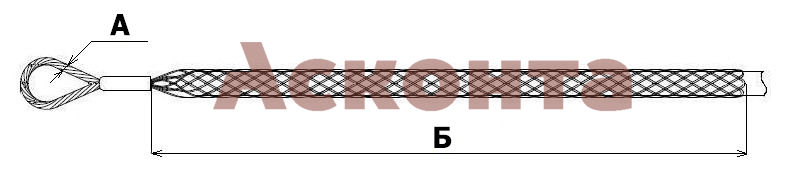

| Код для заказа | Модель | Диаметр кабеля, мм | Размеры, мм | Раб. нагрузка, кН | Разр. нагрузка, кН | Вес, кг | |
| 20103 |
ЧМ50 |
40-50 | А | Б | 25 | 50 | 0,6 |
| 8,5 | 900 | ||||||
Однородное распределение нагрузки по всей площади захвата монтажного чулка ЧМ50 препятствует повреждению изоляции кабеля и сползанию монтажного чулка в процессе протяжки.
Краткий порядок использования монтажного чулка ЧМ50:

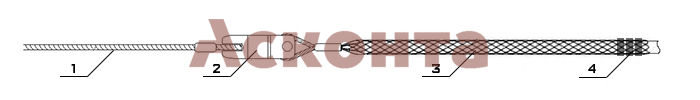

Монтажный чулок ЧМ50 (поз.3) устанавливается на СИП с торца на всю длину монтажного чулка. СИП должен быть очищен от смазки и грязи, во избежании сползания монтажного чулка в процессе протяжки. После установки монтажного чулка на СИП его необходимо зафиксировать бандажом, как показано на схеме (поз.4). Далее, посредством вертлюга (компенсатора вращения, поз.2), соединяем петли монтажного чулка и троса лидера (поз.1). Вертлюг компенсирует возможное вращение вызванное натяжением троса лидера и предотвращает кабель от перекручивания.
1. Трос лидер (тяговый трос) 2. Вертлюг (компенсатор вращения) 3. Монтажный чулок ЧМ50 4. Бандаж
